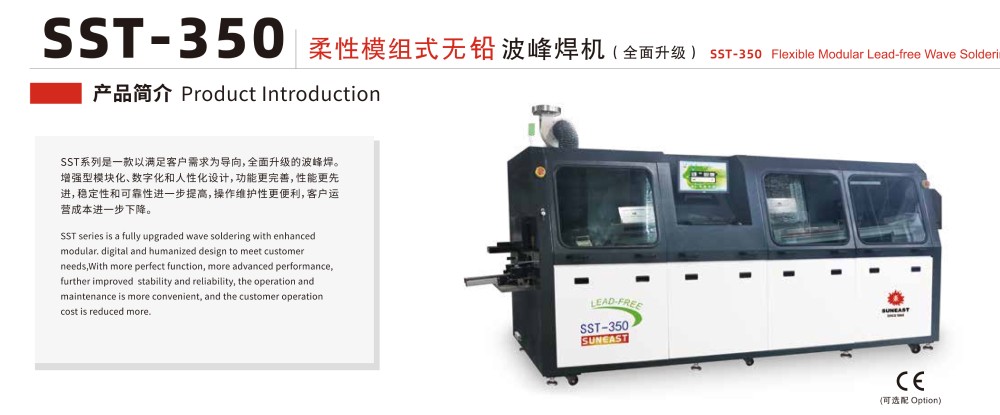

SST系列是一款以滿足客戶需求為導向， 全面升級的波峰焊。增強型模塊化、數字化和人性化設計，功能更完善，性能更先進，穩定性和可靠性進一步提高，操作維護性更便利，客戶運營成本進一步下降。
波峰焊SST系列產品特點：

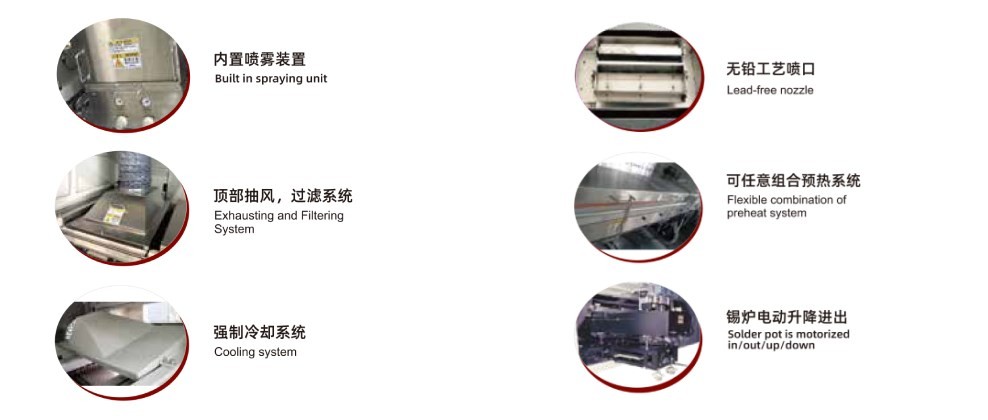

●傳輸系統：直聯式入板結構，特制不銹鋼鏈條傳輸，鋁合金導軌獨特設計，經久耐用；運輸系統：采用分段浮動式結構，有效防止導軌變形；
●預熱系統：采用抽屜式模組式節能設計， 紅外、熱風任意組合， 溫度控制采用PID方式， 使溫控精度達到±2℃， 預熱區與焊接區的溫度下降值≤5℃；
●噴霧系統：采用精密型調節閥進行數字化調節，方便管理。噴嘴移動采用步進馬達控制。助焊劑自動穩壓供給，可使噴霧流量迅速達到飽和，頂部抽風，過濾系統；
●錫爐采用外熱式加熱，錫爐內膽采用鑄鐵制作，內表面防腐蝕處理，兩個低流速噴口、低氧化量設計；
●強制式冷卻系統，保證冷卻速度在4~6℃/秒(可調)；
●PC+PLC控制系統， Windows 7操作系統， 中/英文操作界面， 工藝曲線/數據自動存儲功能， 助焊劑液面過低過高報警；錫液面過低報警；
| 型號 | SST-350 |

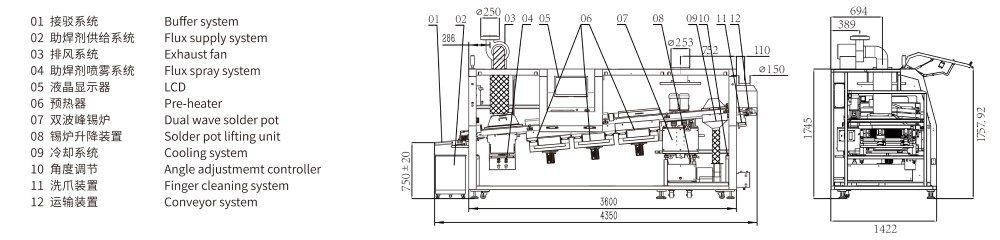

| 外形尺寸LxWxH(mm) | 4350×1422×1750 |
| 重量 | 約1600kg |
| 電源 | 3PH 380V 50HZ |
| 啟動功率 | 33KW |
| 正常運行功率 | 8KW |
| 控制系統 | PC+PLC |
| 噴霧移動 | Step motor |
| 噴霧氣壓 | 0.2Mpa~0.4Mpa |
| 助焊劑流量控制 | option |
| 助焊劑自動添加 | 標配 |
| 抽風方式 | 上抽風 |
| 抽風管直徑 | Φ250 |
| 抽風機功率Exhaust fan power | 750W |
| 預熱方式 | 微熱風/紅外 |
| 溫度控制方式 | PID |
| 預熱區數量 | 3 |
| 預熱區長度 | 1800 |
| 預熱溫度可調范圍 | 室溫~200℃ |
| 預熱升溫時間 | 約12min(設置：150℃) |
| 寬度范圍 | 50~350 |
| PCB傳送方向 | L→R(可選：R→L) |
| 傳送速度范圍(mm/min) | 500~1800 |
| 運輸高度 | 750±20 |
| 允許PCB元件高度 | 上120，下15 |
| 速度控制方式 | 變頻器閉環無級調速 |
| 爪 | 彈簧壓片爪/D-40型鴨嘴爪/雙鉤爪/重型雙鉤爪,任選其一 |
| 導軌角度 | 4~7° |
| 錫爐類型 | 機械式 |
| 鍋爐材質 | 鑄鐵 |
| 波峰調節方式 | 電腦數字控制 |
| 冷卻方式 | 強制風冷，可選：冷水機 |
| 錫爐加熱功率 | 13.5KW |
| 錫爐最高溫度 | 300°℃ |
| 錫爐容量 | 約480KG |
| 波峰驅動功率 | 180W*2 3PH 220VAC |
| 錫爐升溫時間 | 約150min(設置：250℃) |
| 爐溫控制方式 | PID |
| 洗爪系統 | 毛刷 |
